青島海洋科技園變電站綜合自動化系統

型號：Acrel-1000

描述：Acrel-1000青島海洋科技園變電站綜合自動化系統人機界面友好，能夠以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數等電參數信息，動態監視各配電回路斷路器、隔離開關、地刀等合、分閘狀態及有關故障、告警等信號。

更新時間
2024-07-02
廠商性質
生產廠家
訪問量
1103

產品咨詢聯系我們

產品分類

Product Category

相關文章

詳細介紹

品牌	Acrel/安科瑞	應用領域	環保,能源,建材/家具,電子/電池,道路/軌道/船舶

1.系統架構

Acrel-1000青島海洋科技園變電站綜合自動化系統采用分層分布式結構進行設計，整體架構如下：


系統結構圖

如系統結構圖所示：運維云平臺包含站控管理層（運維軟件）及網絡通訊層（變電所數據網關），現場安裝多功能電力儀表及無線測溫系統。

網關安裝于現場數據采集箱，采用嵌入式系統，實時不間斷采集數據并現場存儲，進行協議轉換后按照約定協議壓縮上傳云平臺。網關可設置觸發式、觸發式主動上傳，具備斷點續傳功能。網關自帶內存可存儲15天左右現場數據，網絡恢復后從斷點繼續上傳數據，保證數據不丟失。為節省流量，正常波動數據可選擇5分鐘間隔上傳，異常數據（變位、越限等）5秒內上傳并推送短信和手機APP。

2 Acrel-1000青島海洋科技園變電站綜合自動化系統功能

實時監測

Acrel-1000變電站綜合自動化系統人機界面友好，能夠以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數等電參數信息，動態監視各配電回路斷路器、隔離開關、地刀等合、分閘狀態及有關故障、告警等信號。

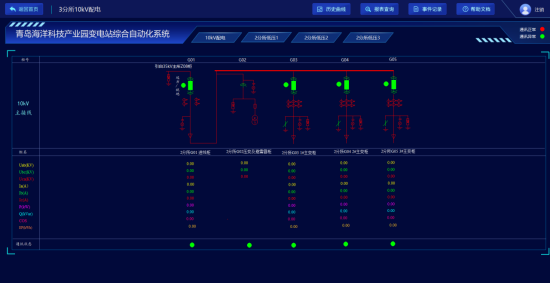

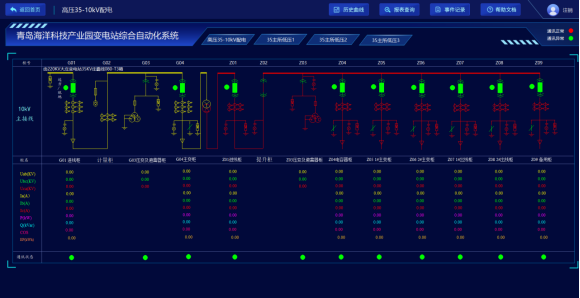

圖實時監測主界面圖

主變監測

在35kV變電站中主要關注的就是主變壓器，主變壓器獨立界面分析，可以查看變壓器基本信息（變壓器型號、容量、調壓方式、溫度），也可以直接查看詳細電參量，包括三相電流、三相電壓、三相總有功功率、總無功功率、總功率因數、正向有功電能等，并可以查看24小時功率運行曲線。

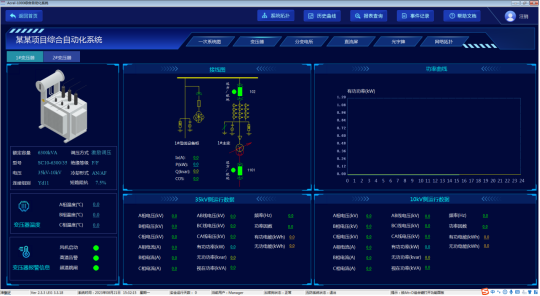

圖主變壓器監測界面圖

分變電所監測

各分變電所獨立監測界面，可以直接查看分變電所回路詳細電參量與斷路器開關狀態，其中，10kV配電系統中監測的開關量主要有：斷路器分、合閘信號，手車工作、試驗位置信號，遠方/就地切換位置信號、彈簧儲能狀態信號、接地刀合分信號、保護跳閘信號和事故預告信。

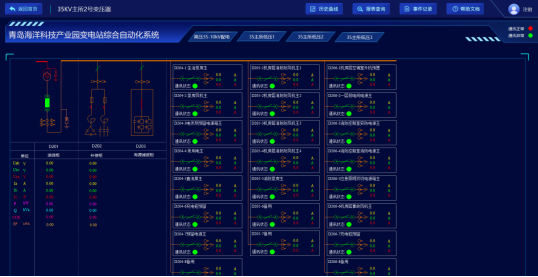

圖分變電所監測界面圖

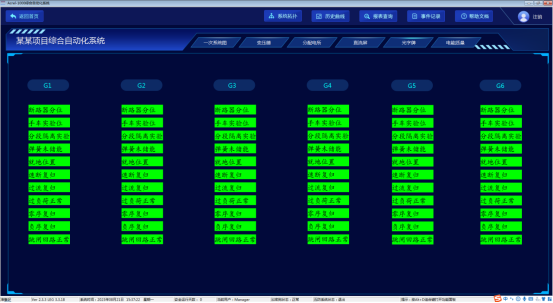

光字牌

根據監控系統實時數據庫獲取保護信息表，通過多排欄的形式展示單個設備間隔保護信號，監視各種設備運行狀態，實現越限報警，供變電站集中監控系統運維人員維護，由監控人員使用。
